抗噴阻消音器◆抗噴阻消聲器◆抗噴阻復合型消音器◆抗噴阻復合型消聲器◆抗噴阻六級消音器◆抗噴阻六級消聲器◆抗噴阻八級消音器◆抗噴阻八級消聲器等規格型號都有，我們將給你低的出廠價，大量批發，價格更優惠。

訂貨提示：
          該產品屬于非標產品，規格品種多，需要根據客戶提供的參數或要求定制，您可將產品的技術參數傳真：0518-85372403或發郵件809827864@qq.com咨詢電話：0518-85372405 聯系人:孫經理 13861430261。

          注意:我公司是實體生產廠家，具有真實的生產車間、廠房等設備，我們將熱情的服務態度，歡迎您前來考察！

抗噴阻消聲器、抗噴阻消音器（鍋爐使用）	抗噴阻復合型消聲器、抗噴阻復合型消音器
抗噴阻八級消聲器、抗噴阻八級消音器	抗噴阻復合型消聲器、抗噴阻復合型消音器（八級降音）

一、抗噴阻消聲器設備用途及產品特點

      蒸汽鍋爐及有關熱力設備的蒸汽排放所發出的噪聲，遠遠超過了我國所頒布的《工業企業噪聲衛生標準》規定的數值（附錄一、二）。為此我公司生產了實用新型蒸汽消聲器系列產品，主要使用于發電、化工、冶金、紡織等工業部門中的鍋爐、汽輪機等熱力設備蒸汽排放的有效消聲降音。

      本系列消聲器是根據抗、噴、阻復合消聲原理研制，具有消聲量大、體積小、重量輕及安裝方便等優點。根據用途的不同，以下介紹幾種常用形式消聲降音設備：

1、鍋爐點火排汽消聲器（TB型）

      為抑制高壓汽流排放噪聲，當前世界上已具有多種形式的消聲器，其原理大多采用多級節流降壓，由于其結構復雜、重量大、難以解體檢修，因而限制了其應用范圍。本新型結構的消聲器克服了上述缺點。

      本消聲器系綜合了理的消聲原理所設計。高壓蒸汽在消聲器內經一次控流后進入降壓體經大容積擴壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會因排汽偏離設計值等諸多原因，使噪聲仍然高于標準值。為此，在降壓體外設計了一只雙層結構的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜特性所設計，用以有效的吸收剩余噪聲。當用戶按要求安裝后，總消聲量可達36～42分貝。

2、蒸汽安全門消聲器（TA型）

      眾所周知，對于鍋爐等熱力裝置的安全門，其排汽既應避免過大的噪聲，更應讓汽流順利排出，為此，以往常見的多級節流及小孔噴注的消聲手段即不宜采用，這種限制歷來是安全門消聲器的設計難點，也是安全門消聲器消聲效果差的原因。本實用新型用于安全門的消聲器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、阻消聲機理，達到了理想的消聲效果。

3、低壓蒸汽消聲器（TD型）

      各工礦企業使用著大量0.13Mpa及以下的低壓鍋爐及聲源設備。在電站熱力系統中有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助抽氣器、汽輪油泵、鍋爐連續排污、定期排污等。上述設備的排汽管要求配置結構輕便、安裝方便的消聲設備。本廠針對不同的消聲對象，設計有專用的除氧器系列、背壓式汽輪機系列及其他系列產品，可滿足用戶的要求。

4、鍋爐風機消聲器（CF型）

      本廠根據對發電廠各類風機運行現場噪聲源進行實際測試所取得的瀕特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。上述消聲降音設備其效果能滿足《工業企業噪聲衛生標準》的要求，已在國內獲得了廣泛采用。

三、抗噴阻消聲設備選型指南

1、本廠生產的蒸汽消聲器分下列三大類型

      1）TB型消聲器：用于高、中壓鍋爐點火排汽消聲，由表1選型。

      2）TA型消聲器：用于高、中壓蒸汽安全門排放消聲，由表2、3選型。

      3）TD型低壓通孔消聲器：用于各種0.16Mpa以下的鍋爐、除氧器、背壓式汽輪機及其余電站輔機裝置的蒸汽排汽消聲，由表4、5選型。

      凡表中未列入的，用戶可提供設備的蒸汽參數、排放量及管道接口尺寸等資料，由我公司代為選型。

2、型號模式：

（Ⅰ） 由兩個或三個英文字母組成

第一字母表示消聲器結構特征

T—通孔式消聲器。

P—小孔式消聲器。（非抗、噴、阻復合型）

第二字母表示消聲對象

B—鍋爐點火排汽及其他人工排汽。

A—各類聲源設備安全門。

D—低壓通孔式消聲器。

C—沖管用。

當用于某些特殊用途時，還設置了用英文小寫字母表示的第三字母，

如：

b—背壓式汽輪機

y—除氧器

（II）表示鍋爐蒸汽的絕對壓力，at（對于中間再熱機組的再熱器，則用分式中的分母表示溫度）。

（III）分子表示鍋爐蒸發量T/H；分母表示消聲器排汽量T/H。

此外，對需要區分過熱蒸汽及飽和蒸汽的消聲器，在第III欄后，另加（過）或（飽）字樣，以示區別。

四、抗噴阻消聲設備安裝需知

      ①消聲器應垂直于廠房頂安裝，如圖3所示，用型鋼支架將消聲器座架與廠房固定。

      ②為增加廠房頂高空抗風的能力，消聲器本體采用支撐式支座，為此，消聲器前的排汽管應有一段膨脹彎管以吸收熱脹，如原排汽管段垂直方向已裝有疏水盤，則膨脹彎管要免裝。

      ③消聲器底部均勻設計有疏水管或疏水孔，應檢查孔口應暢通。

      ④排汽管穿出廠房頂平臺的洞口，應用薄鋼板制作防雨罩。

      ⑤對安全門，原則上一只安全門配一只消聲器，安全門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并成一根總管與消聲器相連通，但對排汽量較大的雙座式安全門，也可以安裝兩只消聲器。

      ⑥對用于除氧器、射汽抽氣器排汽等小排量的消聲器，外型設計成管式，安裝較為方便。安裝方式如圖4所示，消聲器垂直的沿主廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將消聲器及管道架設其上，消聲器排放口應對著屋頂方向。應注意，該消聲器出廠時已制有固定支座，當采用滑動支架式安裝時，固定支座可以不用。如圖4。

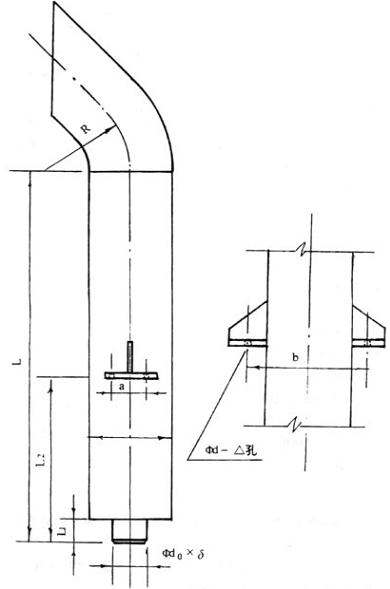

TB、TA、TD型消聲設備外形例圖

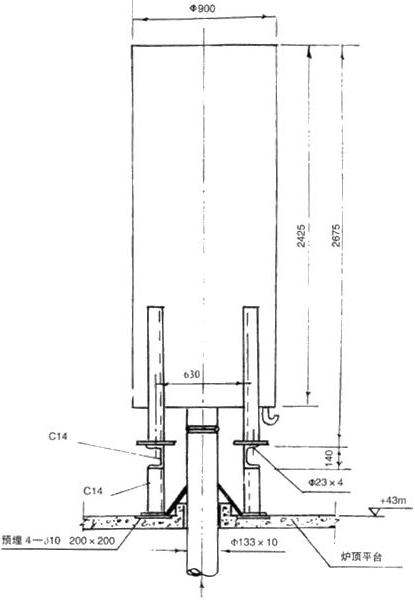

TB、TA、TD型消聲設備安裝例圖

TDy型除氧器消聲設備外形例圖

TDy型除氧器消聲設備安裝例圖

五、抗噴阻型消聲器在火力發電廠中的應用

六、鍋爐風機消音器

1、CF風機消聲器用途及產品特點

      風機是一種通用機械設備，其使用范圍很廣，電力、礦山、機械、冶金、化工等各行業的生產均離不開風機。風機在運轉中產生的噪聲常常成為影響工人健康和干擾環境的禍源。特別是鄰近生活區的風機，其進風口和出風口所輻射的空氣動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部門治理噪聲污染的主要對象之一。

      工業用風機，屬連續運轉之設備。國際標準化組織(ISO）對此類設備所規定的噪聲標準為≤90分貝，我國的新標準與此相同，這也是工業企業連續性噪聲達標的依據，但在不采用消聲措施的情況下，風機進出風口向環境所射出的噪聲可達110～120分貝，大大超過了達標要求。

      該消聲器系列產品為阻抗聲流型。本廠根據對發電廠各類風機運行現場噪聲源進行實際測試所取得的瀕特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。我們知道，風機的噪聲源在噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。為此本產品采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以最大限度的增寬消聲頻帶，以實現良好的消聲效果。

      該產品當用戶按要求安裝后，其極限噪聲級將不超過85～90分貝。

      該說明所介紹的消音器適用于各類離心式、軸流式通風機，此外，宏慶公司還設計生產燃汽輪機，羅茨風機、空壓機及柴油機排氣等各類用途的消音器，歡迎用戶垂詢、選購。

2、風機消音器例圖

七、工業吸音隔聲罩簡介及結構形式

1、產品簡介

      吸音隔聲罩的應用相當廣泛，各類聲源設備等等很多聲源治理會應用到這個聲學產品。它主要的設計原理是從聲波的傳播路徑上對噪聲進行治理。由于每種聲源設備的外部尺寸、通風散熱等要求各不相同，因此往往它需要根據現場聲源情況設計加工。

　　為保證足夠的隔聲量，隔聲罩一般會采用鍍鋅鋼板、鋁板等金屬材料，有時在內壁也會要求涂覆3-5mm的阻尼涂層材料以減少這些金屬外壁的共振或駐波現象；而在隔聲罩的壁內層多是沖孔板內覆吸聲材料等的結構，或直接粘貼一些聚脂類的吸音材料。

2、結構形式

      吸音隔聲罩的作用原理是將噪聲源封閉在一個小空間內，以減小它對外輻射噪聲的一種圍護結構。因此，吸音隔聲罩的整體結構必須根據聲源設備的結構進行設計，并沒有特別固定的外形或結構。

　　一般來說需要設計時采用質輕、隔聲性能好的復合結構，隔聲罩內也必須附加吸聲系數高的吸聲內襯等等。根據一些特殊設備的工作特性，也會采用如隔振器、雙層密封結構、帶通風口結構、加吸聲材料的通風管結構等等。

附錄一  火力發電廠設備噪聲表

附錄二  工業企業噪聲衛生標準

1、中國、美國工業企業噪聲時限標準

適用于新建、改建企業允許噪聲表dB(A)

二、系列消聲設備參考數據表

1、鍋爐點火排汽消聲器（TB系列、過熱蒸汽用）

2、鍋爐過熱器安全門消聲器（TA系列、過熱蒸汽用）

3、鍋爐汽包安全門消聲器（TA系列、飽和蒸汽用）

4、背壓式汽輪機消聲器（TDb系列）

說明：1、表1、表2、表3、表4產品外型例圖均參見圖1；

      2、當用戶排汽接管規格與表不符時，外型尺寸將與表有所變化；

      3、熱力設備之蒸汽排放對象種類繁多，本廠將根據用戶所提出的排汽量、蒸汽壓力及接管尺寸設計制作各種規格的消聲器。

5、高壓除氧器排汽消聲器（TDY系列）

6、風機消音器參考數據
